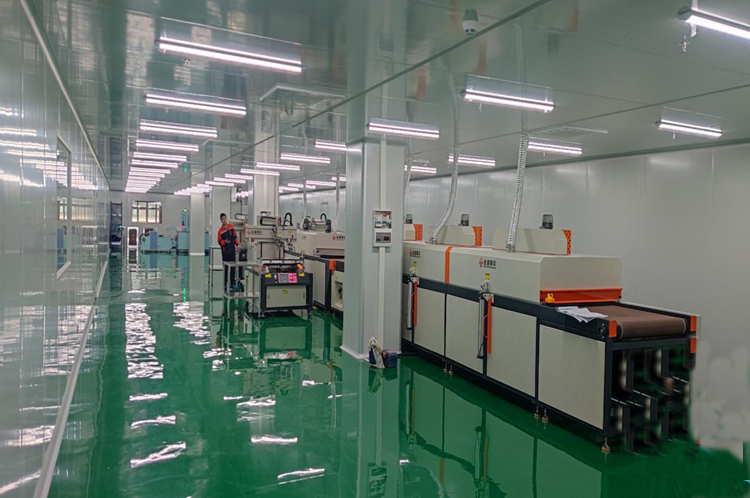

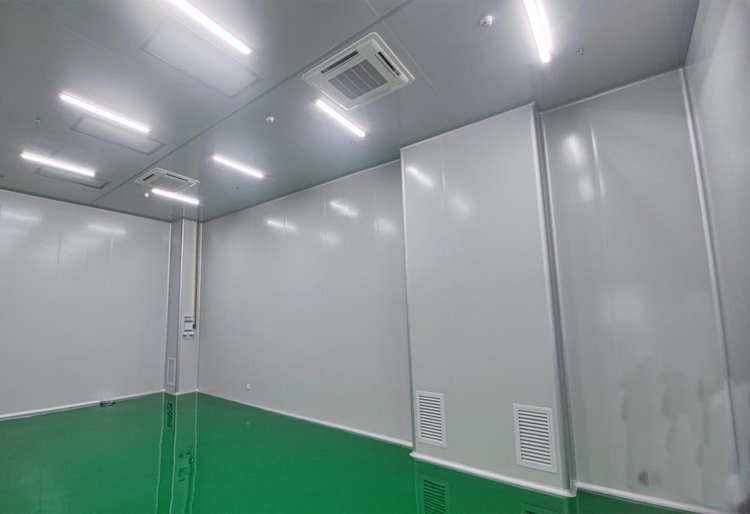

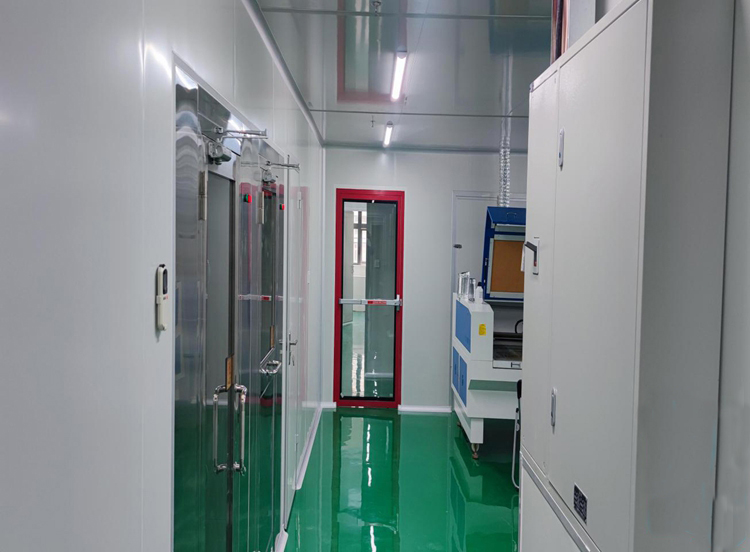

合肥電子光學萬級無塵車間工程案例
來源：www.sisli.com.cn 作者：空氣好凈化
發布時間:2021-08-09 15:04:55點擊:次
一、萬級凈化概括：
萬級凈化主要靠潔凈的氣流不斷稀釋室內的空氣，將室內的污染逐漸排出，來實現潔凈效果。室內的氣流是以不均勻的速度呈不平行流動，拌有回流或渦流，不同等級的無塵室，主要是依靠單位時間內所送風量的不同來實現。目前有十萬級和三十萬級兩種標準。
二、萬級凈化潔凈室：
潔凈室，亦稱為無塵室或清凈室。是指將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等之污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內，而所給予特別設計之房間。亦即是不論外在之空氣條件如何變化，其室內均能俱有維持原先所設定要求之潔凈度、溫濕度及壓力等性能之特性。
三、萬級凈化作用
潔凈室最主要之作用在于控制產品(如硅芯片等)所接觸之大氣的潔凈度日及溫濕度，使產品能在一個良好之環境空間中生產、制造，此空間我們稱之為潔凈室。世界各國均有自定規格，但普遍還是用美國聯邦標準209為多，以下僅就209D及209E和世界上其它各國制定標準作介紹與相互比較。
209E與209D等最大之不同在于209E表示單位增加了公制單位，潔凈室等級以‵M′字頭表示，如M1、M1.5、M2.5、M3…..依此類推，配合國際公制單位之標準化，M字母后之阿拉伯?dāng)?shù)目字是以每立方公尺中>=0.5μm之微塵粒子數目字以10的冪次方表示，取指數為之，若微塵粒子數介于前后二者完全冪次方之間，則以1.5、2.5、3.5….表示。美國聯邦標準FS 209D都以英制每立方英呎為單位，日本則是采用公制，即以每立方公尺為單位，以0.1μm微粒子為計數標準。日本標準之表示法以Class 1，Class 2，Class 3……Class8表示，最好的等級為Class 1，最差則為Class 8，以每立方公尺中微塵粒子總數中化為10的冪次方，取其指數而得。
四、萬級凈化潔凈室分類：
1、工業潔凈室——以無生命微粒的控制為對象。主要控制空氣塵埃微粒對工作對象的污染，內部一般保持正壓狀態。它適用于精密機械工業、電子工業（半導體、集成電路等）宇航工業、高純度化學工業、原子能工業、光磁產品工業（光盤、膠片、磁帶生產）LCD（液晶玻璃）、電腦硬盤、電腦磁頭生產等多行業。
2、生物潔凈室，主要控制有生命微粒（細菌）與無生命微粒（塵埃）對工作對象的污染。又可分為；A、一般生物潔凈室，主要控制微生物（細菌）對象的污染。同時其內部材料要能經受各種滅菌劑侵蝕，內部一般保證正壓。實質上其內部材料要能經受各種滅菌處理的工業潔凈室。例：制藥工業、醫院（手術室、無菌病房）食品、化妝品、飲料產品生產、動物實驗室、理化檢驗室、血站等。B、生物學安全潔凈室：主要控制工作對象的有生命微粒對外界和人的污染。內部要保持與大氣的負壓。例：細菌學、生物學、潔凈實驗室、物物工程（重組基因、疫苗制備）、
五、萬級凈化亂流潔凈室的原理和特性：
1、定義：亂流潔凈室的定義是氣流以不均勻速度、不平行流動、伴有回流或渦流的潔凈室.
2、原理：亂流潔凈室靠送風氣流不斷稀釋室內空氣，將污染空氣逐漸稀釋，來實現潔凈的（亂流潔凈室一般設計在千級以上至30萬級凈化級別）。
3、特性：亂流潔凈室是靠多次換氣來實現潔凈與潔凈級別。換氣次數決定定義中的凈化級別（換氣次數越多，凈化級別越高）
（1）、自凈時間：是指潔凈室按設計換氣次數開始送風到潔凈室，室內含塵濃度達到所設計的凈化級別的時間。1,000級希望不超過20min(分鐘)(可取15min計算)10,000級希望不超過30min(分鐘)(可取25min計算)100,000級希望不超過40min(分鐘)(可取30min計算)
（2）、換氣次數（按上述自凈時間要求設計）1,000級43.5—55.3次/小時(規范:50次/小時)10,000級23.8—28.6次/小時(規范:25次/小時)100,000級14.4—19.2次/小時(規范:15次/小時)
六、萬級凈化潔凈室換氣次數估算：
千級潔凈室不小于50次/h；萬級潔凈室不小于25次/h；十萬級潔凈室不小于15次/h。萬級換氣次數[1]≥25次/小時（一般取27-28）；十萬級換氣次數≥15次/小時（一般17-18）但是不能盲目按照換氣次數進行設計風量，要考慮房間及工藝余熱、余濕。
